각막 지형도 – axial map pattern 2

안녕하세요 안과전문의 송한입니다.

지난 각막 지형도 시리즈에 이어 axial map의 패턴 두 번째 시간입니다.

비교적 나쁜 형태들인 group C와 D에 대해 알아보겠습니다.

---

Group C
(Angulated patterns)

C 그룹은 angulated,

각이 있는, 즉 구부러진 형태의 패턴을 의미하며 두 가지 타입으로 나눌 수 있습니다.

---

SB/SRAX

첫 째,

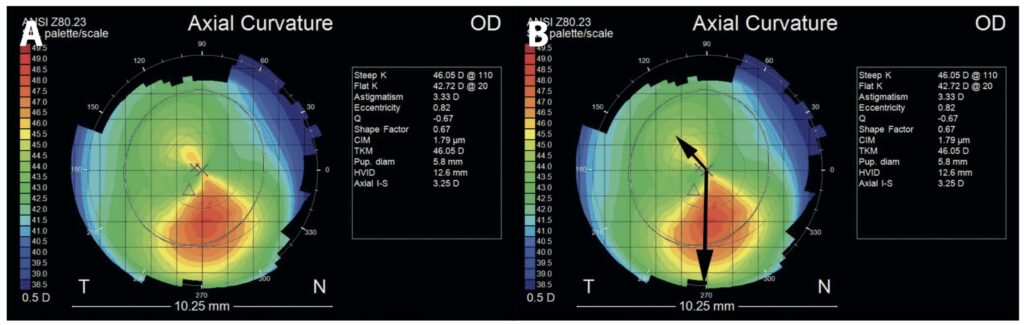

대칭 보타이 + 축이 비스듬

Symmetric bowtie with skewed radial axis

= SB/SRAX

위 그림을 보면 나비넥타이(보타이)가 있긴 하지만 뭔가 휘어진 형태를 보이네요.

---

AB/SRAX

둘 째,

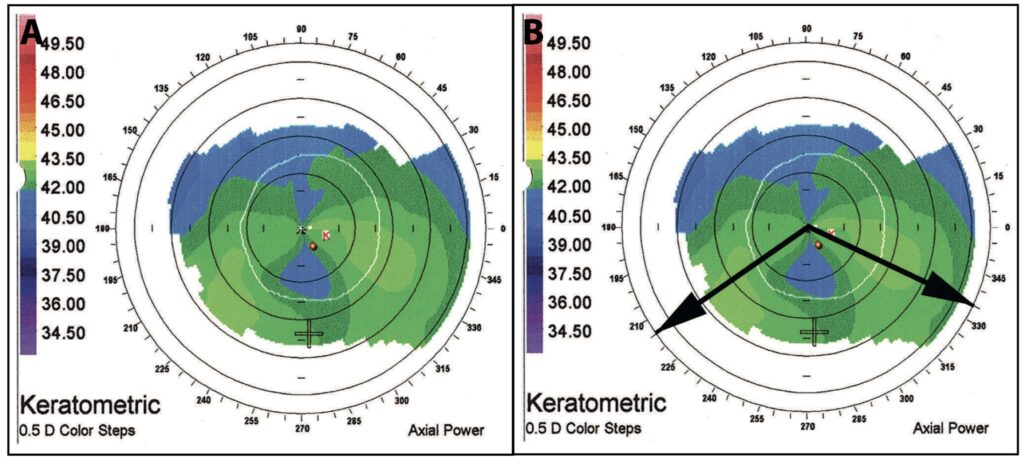

비대칭 보타이 + 축이 비스듬

Asymmetric bowtie with skewed radial axis

= AB/SRAX

위 그림을 보면,

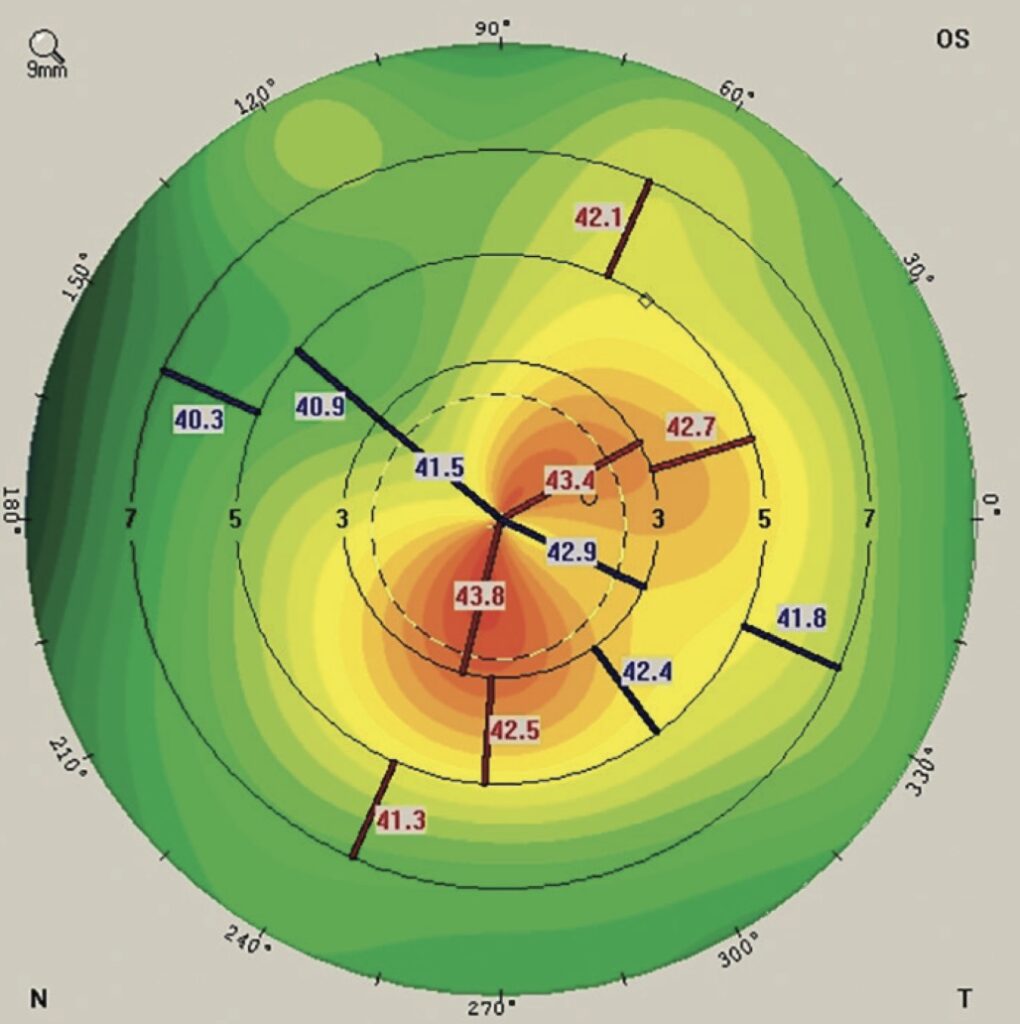

보타이가 비대칭(한쪽은 크고 한쪽은 작고)에다가 휘어져 있기 까지 합니다.

---

정상 vs 비정상

이러한 패턴을 가졌다고 해서 모두가 비정상은 아닙니다.

group C 패턴이 비정상으로 간주되는 경우는

1. 각막 중심부 3mm 원 안에서 상, 하 세그먼트 축 각도가 21도 이상인 경우


2. Sim-K 난시량이 의미있게 큰 경우 즉 1디옵터 이상인 경우

위 두 조건이 모두 만족한 경우입니다.

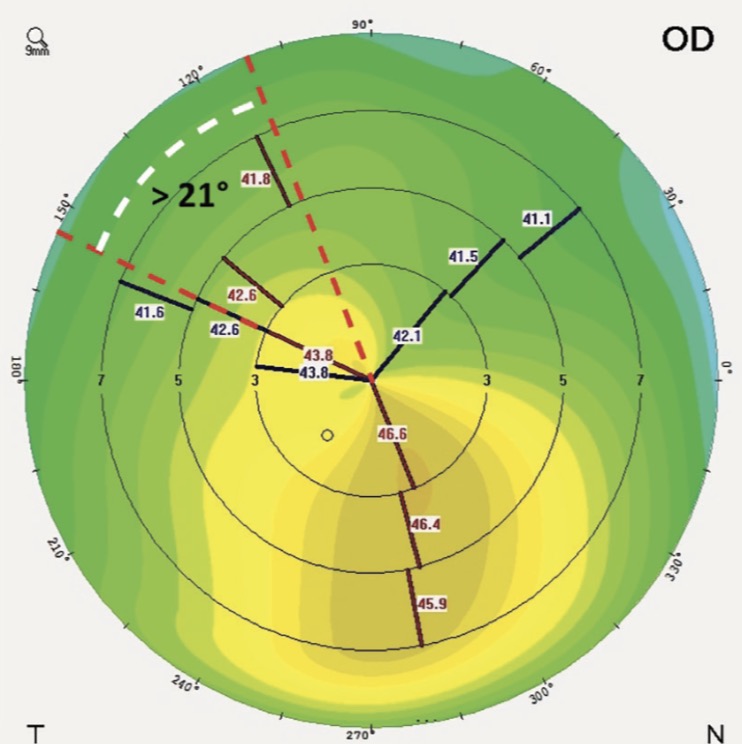

위 그림을 보시면, 원래의 대칭적인 각도로부터 벗어난 각도가 21도 이상인 경우가 비정상으로 간주

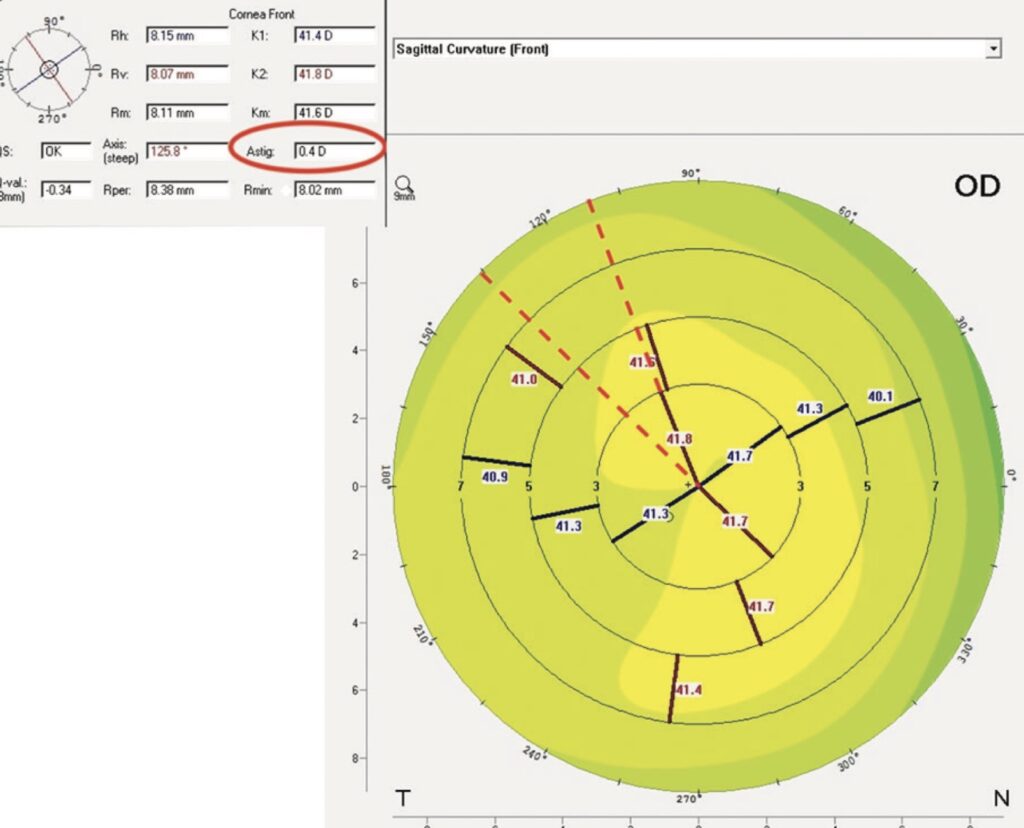

하지만, sim-K가 위 그림처럼

1디옵터 미만인 0.4디옵터로 무시할 수준이라면,

비정상으로 보지는 않는다는 의미입니다.

---

Group D
(Special patterns)

이 패턴은,

전형적인 보타이 패턴이 아니라,

형태 자체가 굉장히 비틀려있거나, 복잡한 특수 패턴들을 묶어 D라 보면 됩니다.

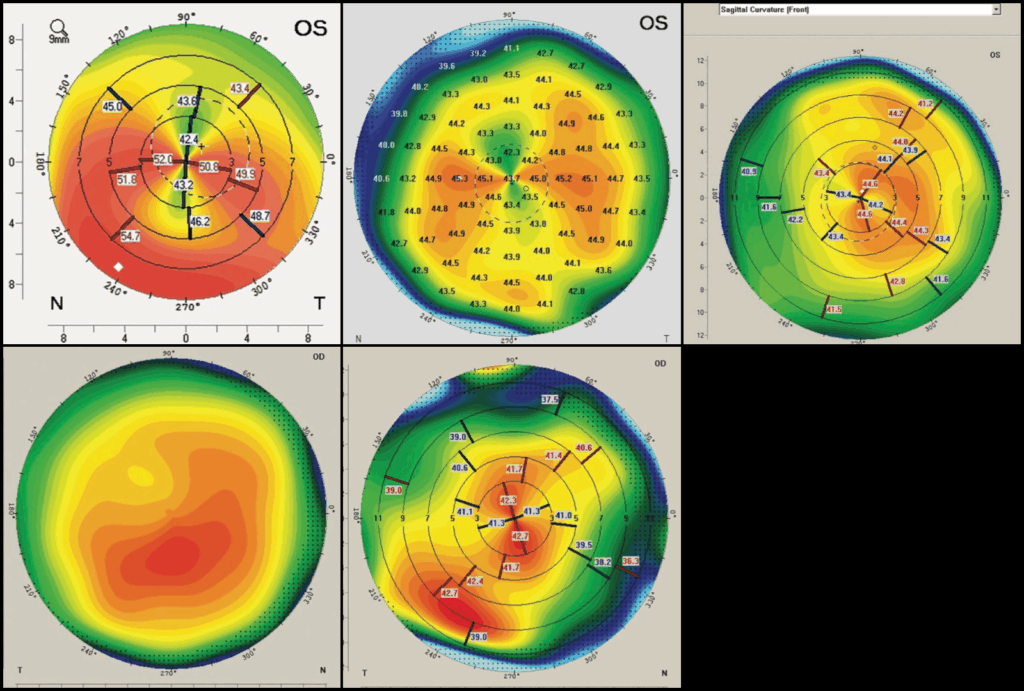

• Crab-claw: 게의 집게발처럼 양옆으로 뻗은 모양


• Butterfly: 나비 모양 활꼴


• Vertical D: 수직으로 세워 놓은 알파벳 D처럼 보이는 패턴


• Clown face: 광대 얼굴처럼 보이는 패턴


• Vortex: 소용돌이 모양 패턴


• 그 외에 어떤 그룹에도 딱 들어가지 않는 비특이적 불규칙 패턴

자, 위에서 6번

비특이적 불규칙 패턴(unspecified irregular pattern)

이것의 경우는 정상 인구의 7% 정도에서도 발견이 될 수 있다.

즉, 모양이 좀 지저분해 보여도 바로 이상각막으로 보지는 않는다.

하지만!

그 외 다섯가지 패턴은 무조건 비정상으로 본다.

따라서 다섯가지 패턴은 꼭 외워둬야 한다.

---

여기까지해서

펜타캠에서 가장 중요하다고도 볼 수 있는 axial map에 대해 알아보았습니다.

다음 시간에는 역시 매우 중요한 elevation map으로 넘어가 보겠습니다.
