안녕하세요 안과전문의 송한입니다.

각막지형도(팬타캠)시리즈 이어갑니다.

시작은 했지만 언제 마무리가 될 수 있을지^^;

포기만 하지 않고 천천히 정리해 보죠.

지난 포스팅까지 elevation map에 대해 알아보았고,

이제 thickness map으로 넘어가야 하는데

잠깐 그 사이

중요한 corneal form factor에 대해 알아보고 가겠습니다.

Corneal Form Factor

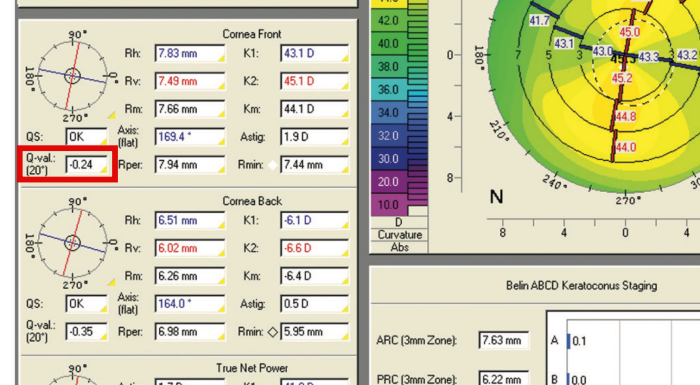

팬타캠 화면에서

위와같이 parameter 부분에 Q-val 라는 것이 있습니다.

여기가 corneal form factor를 나타내는 부분입니다.

각막의 모양이

단순한 구형이서 어느정도 변화가 있는지

그 비구면의 지표를 corneal form factor라고 합니다.

주로,

Ecc = eccentricity = 편심률

Q-val = asphericity = 비구면지수

이 두 가지 값을 가장 많이 사용하며,

세팅 설정에서 어떤 것을 표시할지 설정할 수 있습니다.

각막 모양을 위와 같이 크게 3가지 형태로 나눕시다.

oblate = 편평한

oblate 형태는 중심부가 매우 편평하죠?

하지만 주변부로 갈 수록 가팔라집니다.

spherical = 구형

spherical 은 구형으로

중심부와 주변부의 곡률이 같습니다.

prolate = 길쭉한, 늘어진

prolate는 마치 늘린 원모양, 즉 타원형이죠?

중심부가 더 가파르고, 주변부로 갈수록 편평해집니다.

우리의 각막은 prolate형태애 가깝습니다.

이러한 모양의 정도를 수치화 한 것이

corneal form factor가 되겠습니다.

Ecc(편심률)의 경우를 보면,

각막이 주변부로 갈 수록 편평해지는 정도를 말합니다.

정상의 경우

대략 0.45정도의 값을 가집니다.

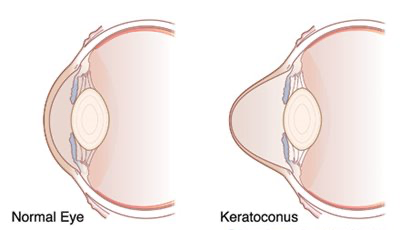

반면 원추각막에선

각막이 뾰족해지죠?

타원형처럼 앞으로 튀어나온다

= 중심부가 가팔라짐

= 주변부는 편평해짐

= Ecc값이 커짐

따라서 Ecc값이 0.8 이상이면 원추각막일 가능성을 생각해야 합니다.

Ecc값이든,

Q-val값이든

하나 정해서 익숙해지면 됩니다.

오늘은 간단하게 corneal form factor에 대해 알아보았습니다.

다음에는 이어서

Thickness map으로 빨리 넘어가겠습니다.

Reference

1. Sinjab MM. Corneal Tomography in Clinical Practice (Pentacam System).
2. Sinjab MM. Five Steps to Start Your Refractive Surgery.
3. Lee DH, Jung IK. Corneal Topography with Wavefront & AS-OCT.
4. Randleman JB. Atlas of Corneal Imaging.
